Пресс для производственного контроля прочности бетона от В7,5 до В45
Автоматический испытательный пресс с опорными плитами диаметром 165 мм для испытания образцов-кубов размером 100 мм прочностью при сжатии до 60 МПа (В45).
| Модель | UTC-4602.FPR |
|---|---|
| Цена | с НДС от 730 000 руб |
Назначение

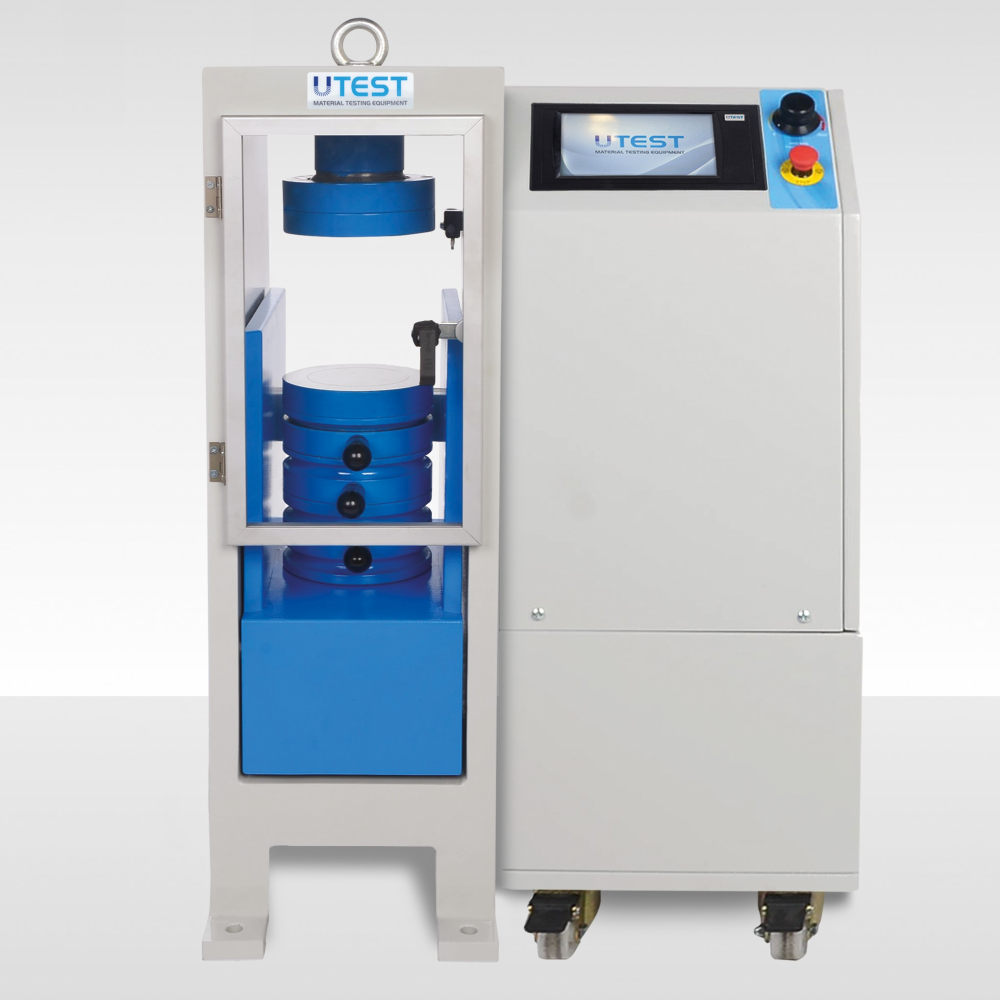

Автоматический испытательный пресс с опорными плитами диаметром 165 мм UTC-4602.FPR 600 кН предназначен для испытания образцов-кубов размером 100 мм прочностью при сжатии до 60 МПа (В45). Опорные плиты диаметром 165 мм позволяют испытывать образцы-кубы до 100 мм.
Благодаря сбалансированному верхнему пределу измерений 600 кН, даже без пониженного диапазона пресс дает точность результатов испытаний ±1% (I класс точности) начиная с нагрузки 30 кН (3,0 МПа).
Все параметры испытания задаются с сенсорного дисплея на передней панели. Экран имеет простое в использовании меню. Цифровой графический дисплей отображает в режиме реального времени графики «Нагрузка — Время», или «Прочность — Время».
Автоматический пресс это:
- Прямое задание скорости нагрузки в кН или МПа в диапазоне от 1 до 25 кН;
- Автоматический возврат поршня в конце испытания;
- Сохранение параметров испытания и работа по замкнутому циклу;
- Двухступенчатый гидронасос быстро подводящий образец к плите и автоматически переключающийся на заданную скорость нагрузки;
- Возможность проводить испытания с ПК при помощи программного обеспечения поставляемого бесплатно (построение графика, распечатка протокола, хранение архива).
Преимущества:
- Быстрый подвод образца;
- Автоматическая разгрузка образца
Особенности
- Размер плит достаточен для испытания образцов-кубов 100*100 мм.
Системы безопасности пресса и лаборанта
- Клапан максимального давления для предотвращения перегрузки машины
- Ограничитель хода поршня
- Кнопка аварийной остановки
- Съемные прозрачные передняя и задняя защитные двери.
| Параметр | Значение |
| Артикул | UTC-4602.FPR |
| Верхний предел измерений (ВПИ) | 600 кН |
| Нижний предел измерений (НПИ) | 30 кН |
| Погрешность в диапазоне измерений | ±1% |
| Тип рамы | Стальные стенки |
| Диаметр нижней опорной плиты | 165 мм |
| Диаметр верхней опорной плиты, (шаровое соединение) | 165 мм |
| Диаметр добора высоты | 165 мм |
| Твердость опорных плит | 55 HRC |
| Диаметр поршня | 190 мм |
| Ход поршня | 50 мм |
|
Максимальный вертикальный просвет между опорными плитами |
380 мм |
| Горизонтальный просвет | 270 мм |
| Потребляемая мощность | 550 Вт |
| Объем масла | 20 л |
| Максимальное рабочее давление | 390 бар |
| Размеры (шхгхв) | 680х454х1042 мм |
| Масса | 474 кг |
| Подставка для рамы (опционально) | UTC-4680 |
- UTC-4602.FPR 600 кН Автоматический испытательный пресс с опорными плитами диаметром 165 мм
- Набор доборов высоты
Вертикальное расстояние в испытательной камере между опорными плитами 380 мм. Это вызвано универсальностью использования пресса для испытаний образцов-цилиндров высотой до 320 мм, а также использованием различных приспособлений для определения прочности при изгибе или на растяжение при раскалывании. Чтобы сократить время подвода образца к опорной плите, используют доборы различной высоты, такой набор позволяет испытывать даже образцы высотой 70 мм.
Подставка для испытательной рамы
- Высота испытательной рамы чуть более метра, чтобы установить образец нужно достаточно сильно нагибаться. Подставка позволяет поднять раму на 50 см и сделать процесс испытаний более комфортным, к тому же подставка утяжеляет пресс, придает ему стабильности и убирает необходимость крепить пресс к полу.
Вторая испытательная рама
- Для испытаний на изгиб мы рекомендуем использовать дополнительную раму с высокоточным датчиком до 100 кН. В этом случае дополнительная рама подключается к действующему блоку управления и не нужно разбирать камеру сжатия для установки приспособления для изгиба. Это сэкономит время и силы сотрудников лаборатории, и повысит достоверность испытания.
