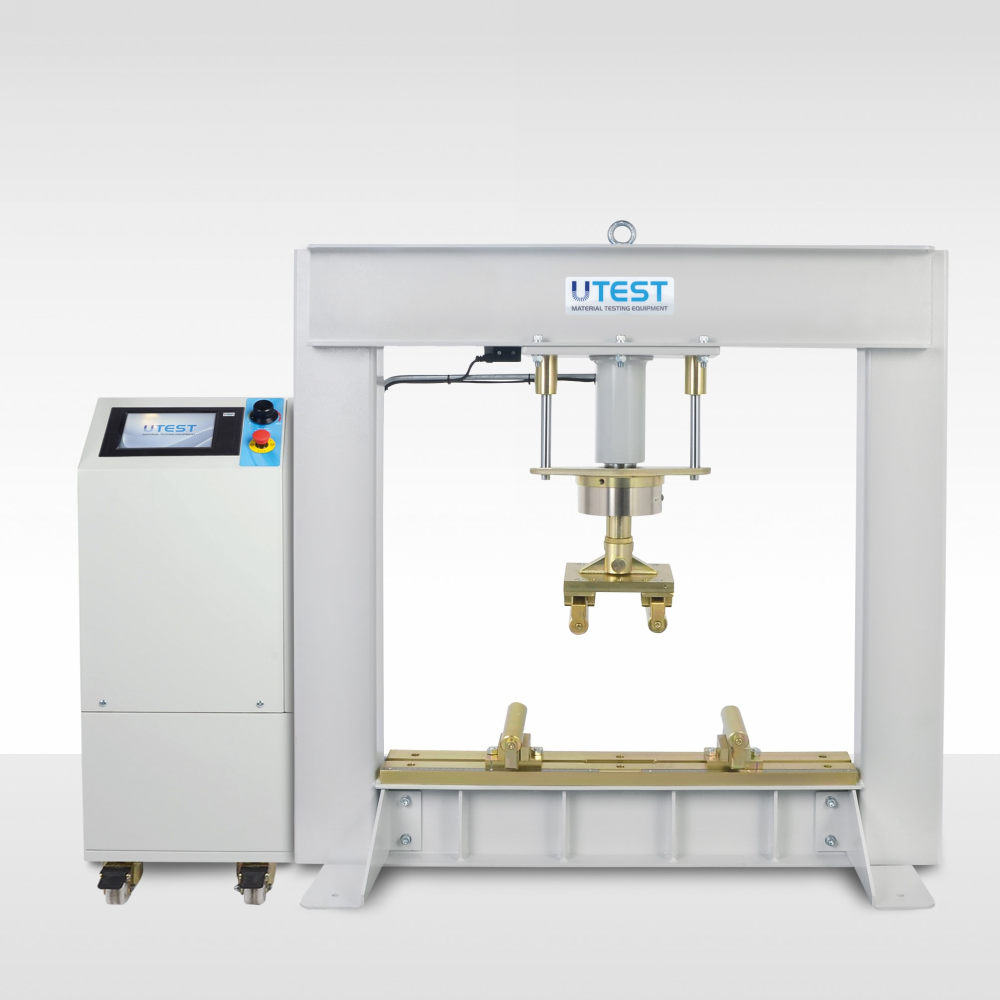

Пресс для испытаний на изгиб бетонных балок (призм)
Специальная рама, для удобной загрузки образца и тензодатчик высокой чувствительности.
| Модель | UTC-5610.FPR |
|---|---|
| Цена | с НДС от 670 000 руб. |
Назначение
Автоматические пресса UTEST с пределом измерений от 100 до 300 кН предназначены для испытания на изгиб:
- стандартных бетонных балок,
- бордюров из бетона или натурального камня,
- бетонных тротуарных плит,
- плит из натурального камня.

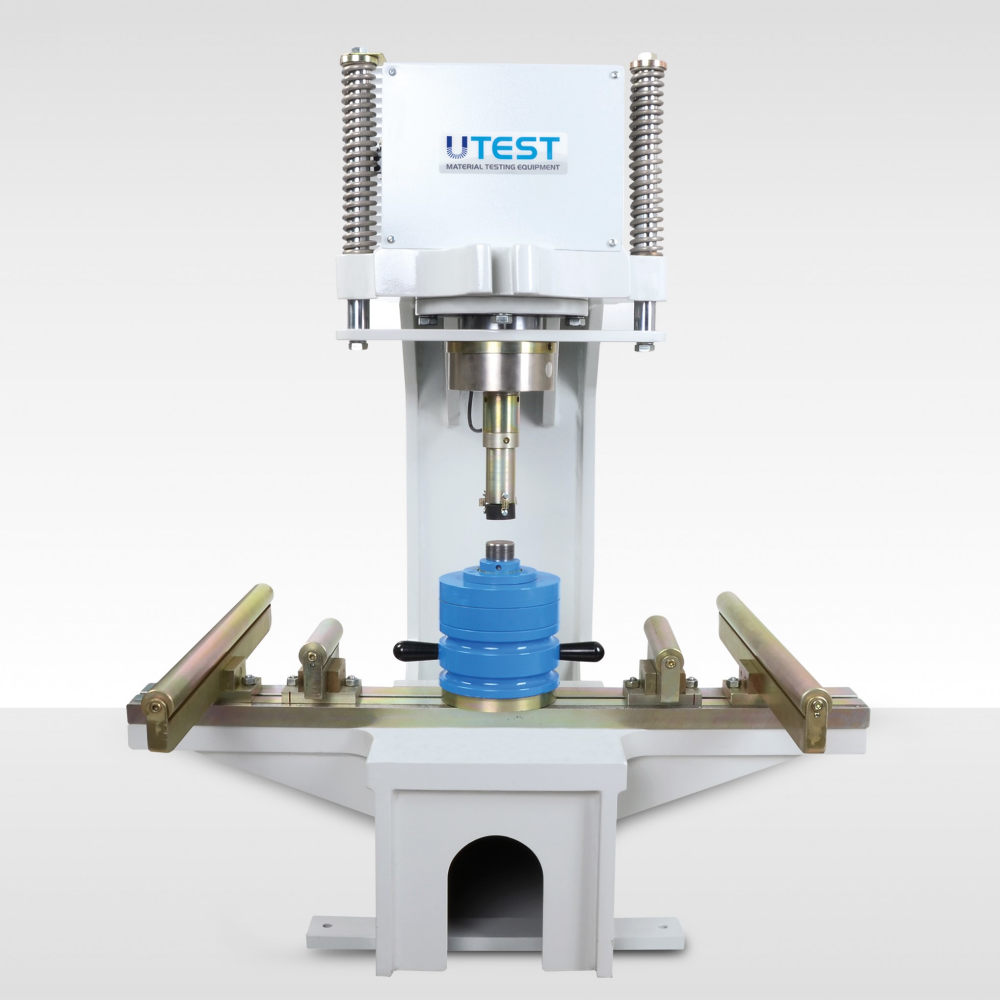

Рама UTEST UTC-5630 формы С предназначена для фронтальной загрузки образцов.
Пресса оснащаются устройством для испытания бетонных балок на изгиб. Устройство состоит из двух верхних и двух нижних роликов диаметром 38 мм и длиной 160 мм. Предназначено для 4-х и 3-х точечного изгиба бетонных балок размером от 100x100x400 мм до 150x150x750 мм. По согласованию пресса могут быть оснащены устройствами для испытания на изгиб и растяжение при расколе других размеров.
Все параметры испытания задаются при помощи сенсорного дисплея на передней панели. Экран имеет простое в использовании меню. Цифровой графический дисплей отображает в режиме реального времени графики «Нагрузка — Время», или «Прочность — Время».
Особенности:
- Автоматическое сохранение параметров и результатов испытания.
- Может выполнять испытание с контролем нагрузки.
- Прямой ввод скорости нагрузки от 1 кН до 25 кН.
- Управление с сенсорного экрана.
- Бесплатное ПО UTEST для управления с ПК.
- Измерение нагрузки с помощью тензодатчика.
- Двухскоростной гидравлический насос для быстрого приближения.
- Сварная стальная рама с одним действующим поршнем.
- Автоматический возврат поршня в конце испытания.
- Точность 1 класса, начиная с 2% от верхнего предела измерений.
Преимущества:
- Возможность подключить вторую испытательную раму на сжатие
- Автоматические испытания с управлением по замкнутому циклу.
- Испытание бетонных балок длиной до 750 мм
Оборудование системы безопасности:
- Клапаны максимального давления во избежание перегрузки машины.
- Ограничительный выключатель хода поршня.
- Кнопка аварийной остановки.
- Контролируемое программой максимальное значение нагрузки.
Параметр |
Значение |
| Модель | UTC-5610.FPR |
| Ход поршня | 100 мм |
| Максимальный вертикальный проем между опорными плитами без приспособлений | 435 мм |
| Горизонтальный проем | 860 мм |
| Максимальное расстояние между нижними опорами | 744 мм |
| Размеры рамы(ШxГxВ) | 750x451x1104 мм |
| Размеры блока управления (ШхГхВ) | 370x400x920 мм |
| Масса рамы | 170 кг |
| Масса блока управления | 85 кг |
| Эл. напряжение | 220-240 В |
| Частота эл. сети | 50-60 Гц |
- UTC-5610.FPR 100 кН Автоматический испытательный пресс на изгиб
- UTC-5501 Приспособление для испытаний на изгиб бетонных балок. Состоит из 2 нижних и 2 верхних роликов
- UTC-5502 Приспособление для испытаний на изгиб бетонных бордюров. Состоит из 2 нижних роликов и верхней точки нагрузки
Даже для сталефибробетона самого высокого класса прочности на растяжение при изгибе Вftb20, разрушающая нагрузка не превышает 75 кН. Для большинства бетонов она находится в районе 15 кН. Используя для таких целей пресс с верхним пределом измерений 500 кН и более вы получаете крайне недостоверный результат. Поэтому мы разработали для таких испытаний специальное устройство с чувствительным тензодатчиком, обеспечивающим погрешность ±1% начиная с 2 кН и удобной загрузкой образца.
